ストレートアダプター SSO07MF(フィルター付きアダプター)

材質

タイプ

  • ストレート

ねじ形状

  • オスねじ
  • メスねじ

シール形状

  • シール材
  • Oリング

ねじタイプ

  • G/PF
  • R/RcPT

付加機能

  • フィルター

最高使用圧力

JIS B 8363

ネジサイズ1/43/81/23/411 1/41 1/22
最高使用圧力 MPa3535352821171111

SSO07MF

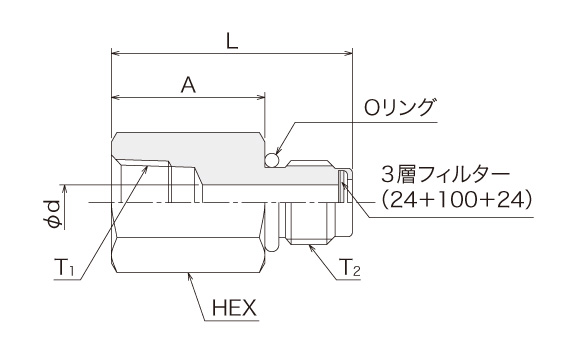

図面

接続口金具:SR01

  • 材  質:SS400又はS15C相当以上
  • 表面処理:電気亜鉛めっき三価クロメート
呼び径 ねじT1 ねじT2 Amm Φdmm Lmm HEXmm
6 Rc1/4 G1/4 17 6 31 19
9 Rc3/8 G3/8 19 8 36 22

(注意)予告なしに、改善(品質・性能・価格等)の為寸法等を変更する事がありますのでご了承ください。
