90°エルボアダプター SR33GN
材質
- 鉄
タイプ
- 90°エルボ
ねじ形状
- オスねじ
シール形状
- オスシート
- シール材
ねじタイプ
- G／PF
- NPT
付加機能
最高使用圧力
JIS B 8363
| ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |
接続口金具：SR04
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート

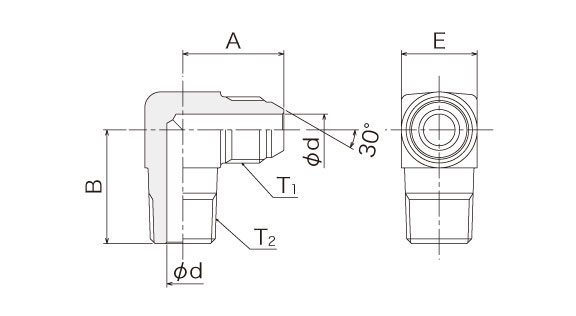

| 呼び径 | ねじT1 | ねじT2 | Amm | Bmm | Φdmm | Emm |
|---|---|---|---|---|---|---|
| 3 | G1/8 | NPT1/8 | 20.0 | 21.0 | 4.0 | 14 |
| 6 | G1/4 | NPT1/4 | 24.0 | 25.0 | 5.5 | 16 |
| 9 | G3/8 | NPT3/8 | 27.5 | 30.0 | 7.0 | 19 |
| 12 | G1/2 | NPT1/2 | 32.0 | 36.0 | 10.0 | 24 |
| 19 | G3/4 | NPT3/4 | 36.5 | 43.0 | 16.0 | 30 |
| 25 | G1 | NPT1 | 40.5 | 50.0 | 21.5 | 36 |
| 32 | G1 1/4 | NPT1 1/4 | 49.5 | 57.5 | 28.0 | 45 |
| 38 | G1 1/2 | NPT1 1/2 | 52.0 | 63.0 | 33.0 | 50 |
| 50 | G2 | NPT2 | 61.5 | 73.5 | 44.0 | 63 |
＊印は受注生産
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
