口金 SR01
材質
- 鉄
タイプ
- 口金
ねじ形状
- オスねじ
シール形状
- メスシート
- シール材
ねじタイプ
- R／Rc／PT
付加機能
最高使用圧力
JIS B 8363
| ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |
接続アダプター：SR07・SR08・SR17・SR18 他Rcねじ
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート

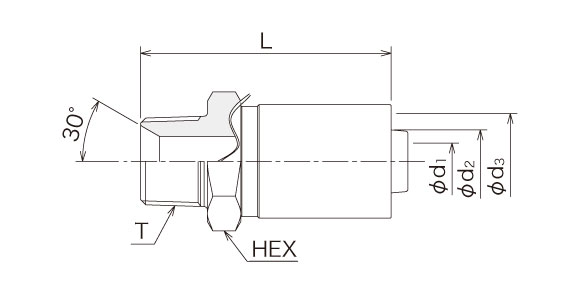

| 呼び径 | ねじT | Φd1mm （穴径） |
Φd2mm （タケノコ外径） |
Φd3mm （外筒内径） |
Lmm | HEXmm | ||
|---|---|---|---|---|---|---|---|---|
| 1W | 2W | 1W | 2W | |||||
| 6 | R1/4 | 4.0 | 6.7 | 14.5 | 16 | 50 | 54 | 19 |
| 9 | R3/8 | 6.5 | 10.0 | 18.5 | 20 | 56 | 63 | 22 |
| 12 | R1/2 | 9.5 | 13.2 | 21.5 | 23 | 64 | 71 | 27 |
| 19 | R3/4 | 15.0 | 19.5 | 29.0 | 32 | 75 | 85 | 36 |
| 25 | R1 | 21.5 | 26.0 | 37.0 | 38 | 89 | 97 | 41 |
| 32 | R1 1/4 | 27.0 | 32.5 | 43.0 | 48 | 97 | 106 | 50 |
| 38 | R1 1/2 | 33.0 | 39.0 | 54.0 | 56 | 99 | 114 | 60 |
| 50 | R2 | 45.0 | 51.0 | 66.0 | 67 | 111 | 125 | 70 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
