90°エルボアダプター SNL
材質
- 鉄
タイプ
- 90°エルボ
ねじ形状
- メスねじ
シール形状
- シール材
ねじタイプ
- R／Rc／PT
付加機能
最高使用圧力
JIS B 8363
| ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |
接続口金具：SR01
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート

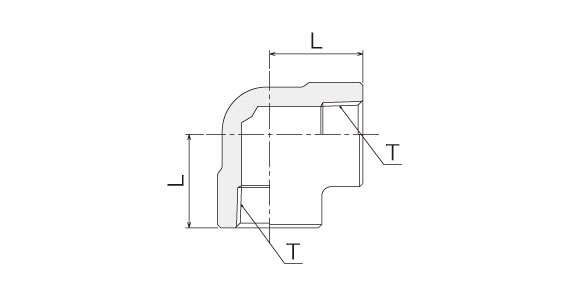

| 呼び径 | ねじT | Lmm |
|---|---|---|
| 6 | Rc1/4 | 20 |
| 9 | Rc3/8 | 24 |
| 12 | Rc1/2 | 29 |
| 19 | Rc3/4 | 34 |
| 25 | Rc1 | 37 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
