ストレートアダプター SK14(SK式スイベル)

材質

タイプ

  • ストレート

ねじ形状

  • オスねじ
  • メスねじ

シール形状

  • メスシート
  • シール材

ねじタイプ

  • G/PF
  • R/RcPT

付加機能

  • スイベル

SK14

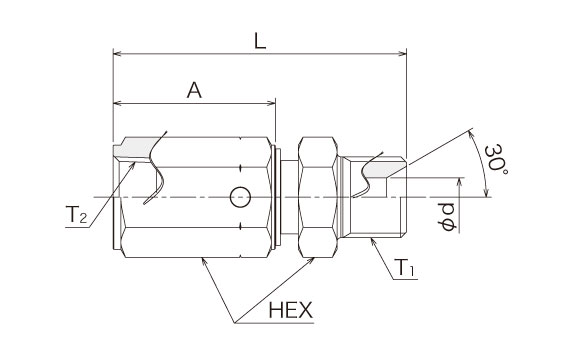

図面

接続口金具:SR01・SR04

  • 本体材質:SS400又はS15C相当以上
  • 表面処理:電気亜鉛めっき三価クロメート
呼び径 ねじT1 ねじT2 Amm Φdmm Lmm HEXmm
6 G1/4 Rc1/4 33 5 59 19
9 G3/8 Rc3/8 38 7 66 22
12 G1/2 Rc1/2 42 10 76 27
19 G3/4 Rc3/4 46 16 84 36
25 G1 Rc1 48 21 89 41

(注意)予告なしに、改善(品質・性能・価格等)の為寸法等を変更する事がありますのでご了承ください。

常用圧力

単位:kgf/cm2

型式材質6・9・1219・2532・38・50
SK/SKLSS210140-
SUS3047050-
SFS/SFLSS--70

保証期間

1年間、または揺動回数10万回
