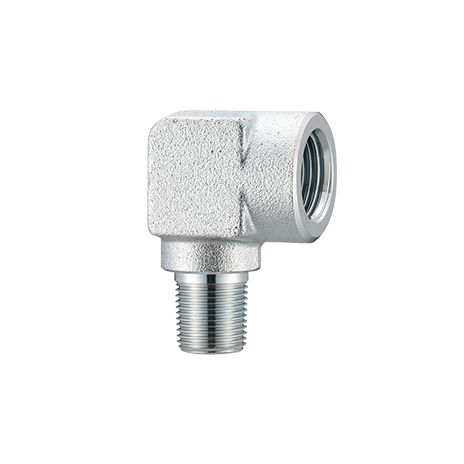

90°エルボアダプター OML90
材質
- 鉄
タイプ
- 90°エルボ
ねじ形状
- オスねじ
- メスねじ
シール形状
- シール材
ねじタイプ
- R／Rc／PT
付加機能
最高使用圧力
JIS B 8363
| ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |
同径
接続口金具：SR01
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート

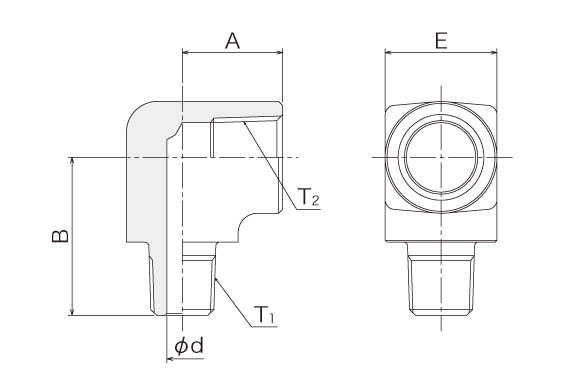

| 呼び径 | ねじT1 | ねじT2 | Amm | Bmm | Φdmm | Emm |
|---|---|---|---|---|---|---|
| 3 | Rc1/8 | R1/8 | 12.0 | 21 | 4.5 | 14 |
| 6 | Rc1/4 | R1/4 | 16.0 | 26 | 6.0 | 19 |
| 9 | Rc3/8 | R3/8 | 17.5 | 32 | 8.0 | 22 |
| 12 | Rc1/2 | R1/2 | 26.0 | 41 | 10.0 | 30 |
| 19 | Rc3/4 | R3/4 | 30.0 | 46 | 16.0 | 36 |
| 25 | Rc1 | R1 | 35.0 | 54 | 21.5 | 41 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。

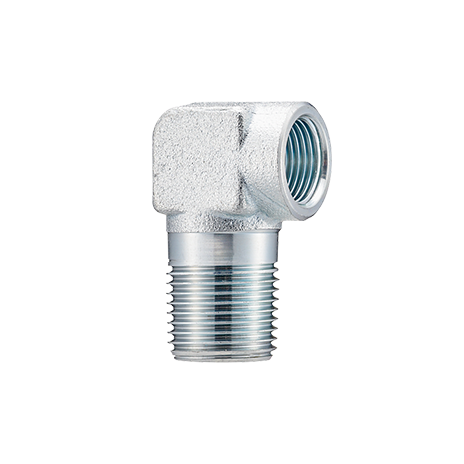

異径
接続口金具：SR01
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート
| 呼び径 | ねじT1 | ねじT2 | Amm | Bmm | Φdmm | Emm |
|---|---|---|---|---|---|---|
| 3×6 | R1/8 | Rc1/4 | 16.0 | 26 | 4.5 | 19 |
| 6×9 | R1/4 | Rc3/8 | 17.5 | 32 | 6.0 | 22 |
| 9×12 | R3/8 | Rc1/2 | 26.0 | 41 | 8.0 | 30 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
異径
接続口金具：SR01
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート
| 呼び径 | ねじT1 | ねじT2 | Amm | Bmm | Φdmm | Emm |
|---|---|---|---|---|---|---|
| 6×3 | R1/4 | Rc1/8 | 12.0 | 26 | 6 | 14 |
| 9×6 | R3/8 | Rc1/4 | 16.0 | 30 | 8 | 19 |
| 12×9 | R1/2 | Rc3/8 | 17.5 | 37 | 10 | 22 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
