ストレートアダプター NC

材質

タイプ

  • ストレート

ねじ形状

  • オスねじ
  • メスねじ

シール形状

  • シール材

ねじタイプ

  • R/RcPT

付加機能

    最高使用圧力

    JIS B 8363

    ネジサイズ1/43/81/23/411 1/41 1/22
    最高使用圧力 MPa3535352821171111

    おすめすニップル

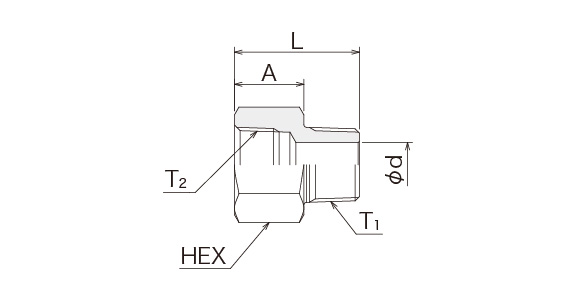

    NCおすめすニップル

    図面

    接続口金具:SR01

    • 材  質:SS400又はS15C相当以上
    • 表面処理:電気亜鉛めっき三価クロメート
    呼び径 ねじT1 ねじT2 Lmm Φdmm HEXmm
    3 R1/8 Rc1/8 25 4.0 14
    6 R1/4 Rc1/4 30 5.5 19
    9 R3/8 Rc3/8 34 7.0 22
    12 R1/2 Rc1/2 40 10.0 27
    19 R3/4 Rc3/4 45 16.0 36
    25 R1 Rc1 49 21.5 41
    32 R1 1/4 Rc1 1/4 55 27.5 50
    38 R1 1/2 Rc1 1/2 55 33.0 60
    50 R2 Rc2 66 44.0 70

    (注意)予告なしに、改善(品質・性能・価格等)の為寸法等を変更する事がありますのでご了承ください。

    異径おすめすニップル

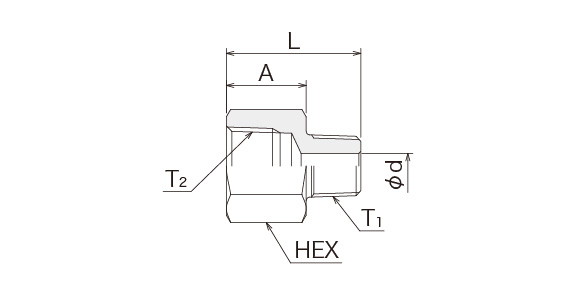

    NC異径おすめすニップル

    図面

    接続口金具:SR01

    • 材  質:SS400又はS15C相当以上
    • 表面処理:電気亜鉛めっき三価クロメート
    呼び径 ねじT1 ねじT2 Amm Lmm Φdmm HEXmm
    3×6 R1/8 Rc1/4 17 27 4.0 19
    6×9 R1/4 Rc3/8 19 32 5.5 22
    9×12 R3/8 Rc1/2 22 37 7.0 27
    12×19 R1/2 Rc3/4 25 43 10.0 36
    19×25 R3/4 Rc1 27 47 16.0 41

    (注意)予告なしに、改善(品質・性能・価格等)の為寸法等を変更する事がありますのでご了承ください。
